TECHNIC

Stationary & Primary OTAs Russian Maksutov Optics / Vixen GP-DX / Boxdörfer Dynostar GoTo

Travelling OTA APO-Refraktor / Vixen GPD / Boxdörfer MTS / GoTo via Notebook

Imaging Canon D10 SLR or Webcam

Soft

OTAs

Type

Focal Length
F Stop

Use

Intes Micro 715

MAKSUTOV

2700 mm / F 15

planetary

Astro Professional 102

ED APO

700 mm F7

universal

Orion Newton 10”

Foto Newton

1000 mm F4

deep field

TMB Megrez

APO-Refraktor

600 mm / F 7.5

deep field & comets

Mounts GPD & GPDX and GIRO 2

parallactic & azimutal

CAMs

Philips ToYou Cam

Webcam

planetary, moon & sun

Canon D10 Astro Version; with Baader Filter

Digital SLR

Sigma 70-200 mm
F 2.8 APO

Tamron 28-75 mm
F2.8 overall

large fields, comets

Accy’s

various

depends on...

ware Various (Registax, Giotto, AstroArt3, Adobe PS5)

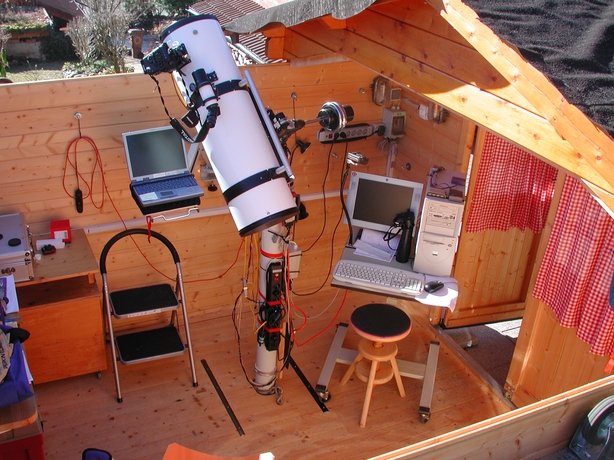

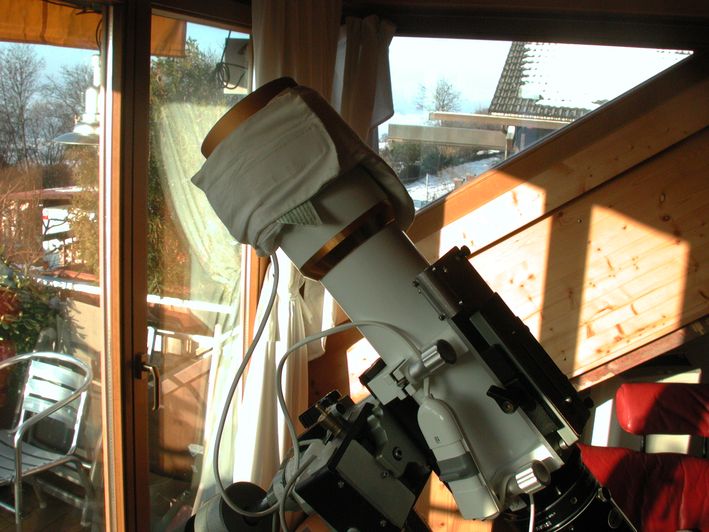

Home Observatory 2005

Flexible und transportierbare Reiseastronomie
mit dem MEGREZ 72 OTA, SLR Canon D40 mit zwei lichtstarken Fotoobjektiven

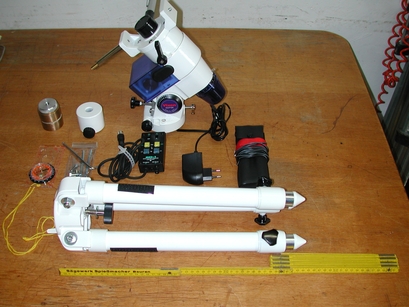

auf einem VIXEN Photoguider mit DEC-Rotation

Ich greife das heftig diskutierte Thema einer Flugreise fähigen Reiseausrüstung auf.

1. Forderung: alles muss in einem handelsüblichen Computer-Rollkoffer passen.

2. Forderung: Flexibel in der Wahl der Optik

3. Forderung: Einfache Kamerabefestigung und DEC Rotation (die einfache Innensechkantschraube von Vixen ist unbefriedigend)

Lösung: Siehe Abbildungen

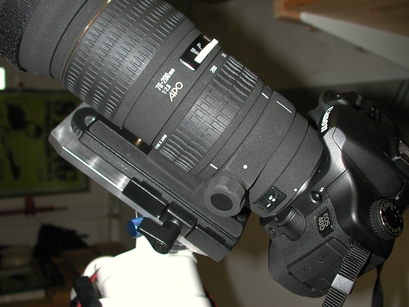

	Detail der Kamerabefestigung auf der Manfrotto-Platte Optik: SIGMA 28-200mm APO f 1/2.8 durchgehend

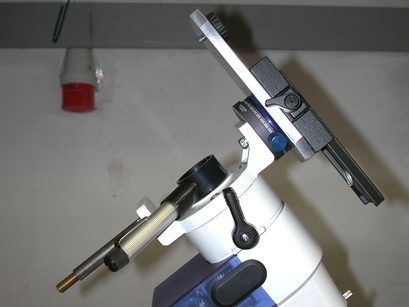

	Selbstkonstruierte DEC Modifikation mit Novoflex-Panoramaplatte (mit Gradeinteilung) dazwischen eine Aufnahmeplatte für eine zweite Kamera oben eine MANFROTTO Schwalbenschwanzplatte für den schnellen Kamerawechsel

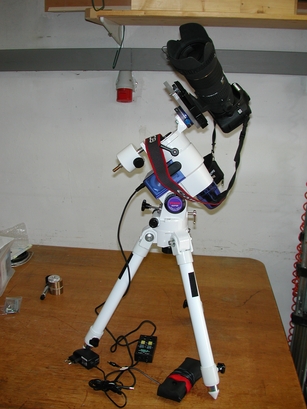

			Kamera auf der Manfrotto Schwalbenschwanzplatte, über die NOVOFLEX Panoramaplatte rotiert




		Hier ist beides, das MEGREZ 72 OTA auf der Manfrotto-Platte und eine SLR-Kamera mit Objektiv auf der Zwischenplatte befestigt. Wichtig: Die zusätzliche Kamera sitzt schwerpunktmässig auf der REC-Achse

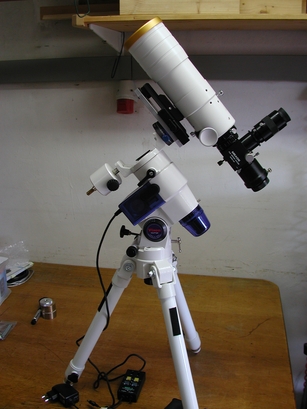

			Statt der Kamera mit Tele ist hier das MEGREZ 72 OTA auf der gleichen Manfrotto-Platte befestigt

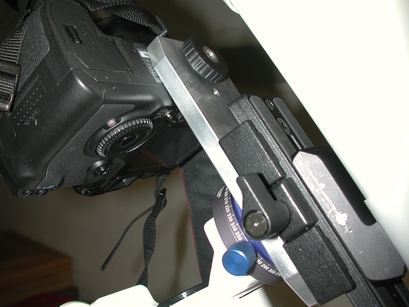

		Detail der Kamerabefestigung “Unterflur” Durch Längs-Verschieben des Megrez auf der Manfrotto-Schiene lässt sich die DEC-Achse vollständig ausbalancieren

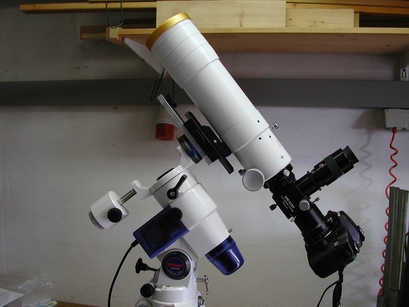

	SLR über Flip-Mirror direkt am MEGREZ 72 dh. 90° Sucherfunktion plus axiale Fokalanordnung

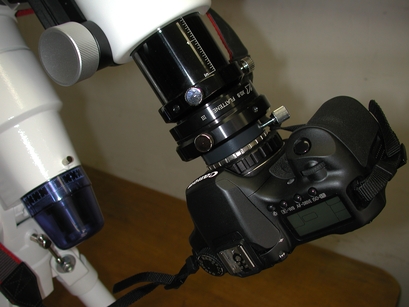

	SLR über Williams 0,8 FFC Typ III am MEGREZ 72

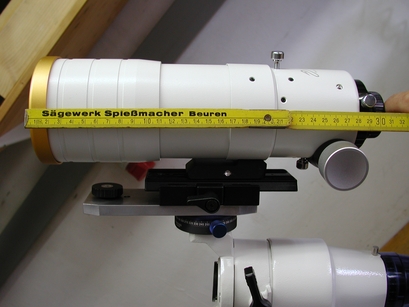

	Megrez 72 Länge (Taukappe eingeschoben)

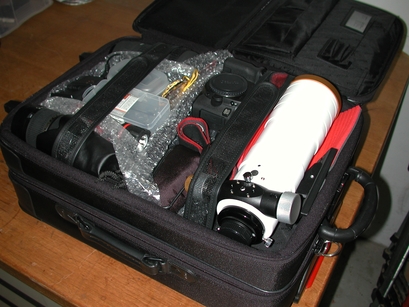

Packung in einem Targus-PC Trolley (obere Ebene)

		ALLES DRIN !!!

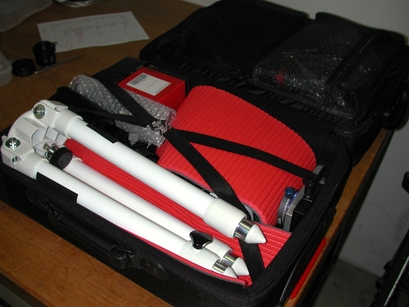

		Packung in einem Targus-PC Trolley (untere Ebene) Polsterung: Aldi Isomatten (leicht und preiswert)


	Thema Taukappen


	Hals-Heizmanschette aus dem Sanitätshandel


		Heizung mit zwei 12V 1A Heizfolien von Conrad-Elektronik Umschaltbar: parallel oder Serie

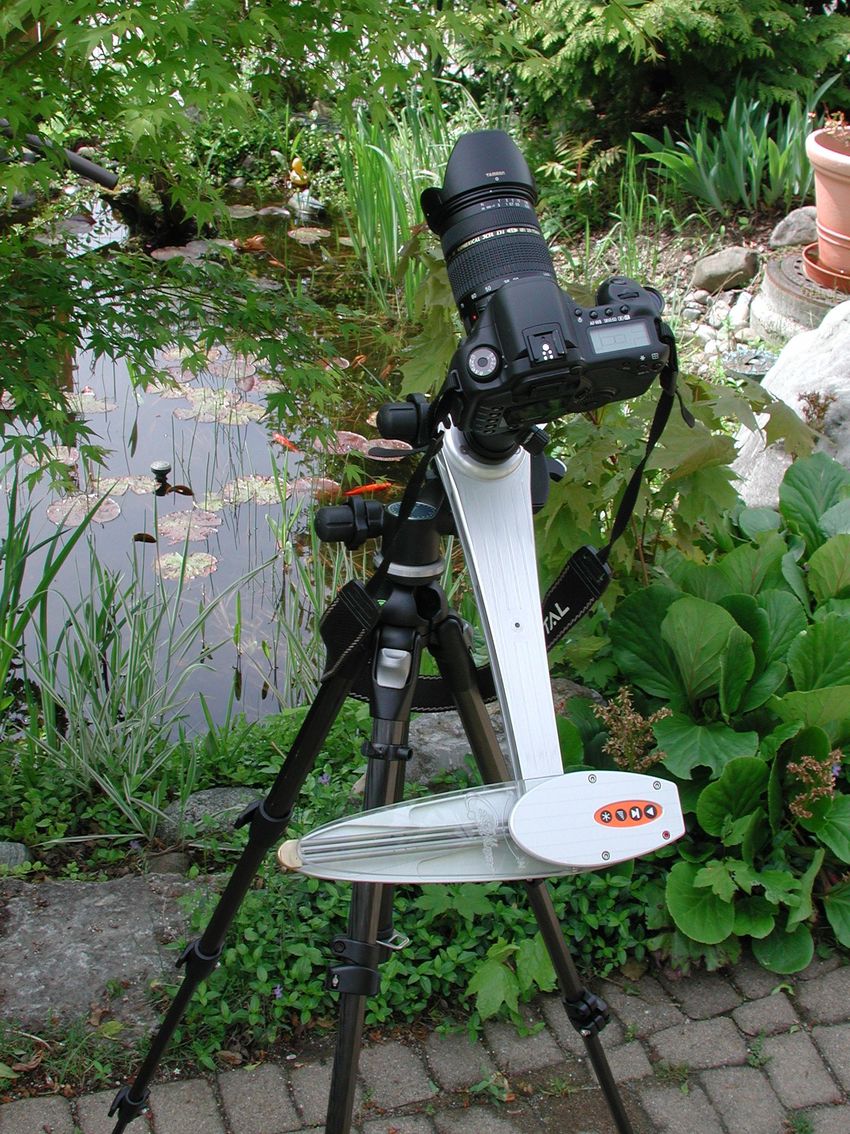

Ultimative Travel Equipment

for astro air-travel

utilizing:
Manfrotto carbon tripod 1.1Kg
Manfroto 3D gear head 1.2Kg
Astro-Trac 1.2 Kg
Canon D40 with 10mm WW lens 1.5Kg

I have loaded and astronomically tested the mount with a 70-200mm f:2.8 Sigma Apo lens.

with a good polar alignment the 200mm focal length can be easily used with long exposures between 30sec and 1min per image .

the complet stuff fits into a normal suitcase!
